iOS CoreAnimation(核心动画二)寄宿图：layer图层中包含的图

contents属性

CALayer 有一个属性叫做contents，这个属性的类型被定义为id，意味着它可以是任何类型的对象。可以给contents属性赋任何值，你的app仍然能够编译通过;

但是，在实践中，如果你给contents赋的不是CGImage，那么你得到的图层将是空白的

思考：为什么contents 属性的类型被定义为id？

由Mac OS的历史原因造成的。它之所以被定义为id类型，是因为在Mac OS系统上，这个属性对CGImage和NSImage类型的值都起作用。如果你试图在iOS平台上将UIImage的值赋给它，只能得到一个空白的图层。

contents属性的实际赋值

事实上，你真正要赋值的类型应该是CGImageRef，它是一个指向CGImage结构的指针

UIImage有一个CGImage属性，它返回一个”CGImageRef”,如果你想把这个值直接赋值给CALayer的contents，那你将会得到一个编译错误。因为CGImageRef并不是一个真正的Cocoa对象，而是一个Core Foundation类型

尽管Core Foundation类型跟Cocoa对象在运行时貌似很像（被称作toll-free bridging），他们并不是类型兼容的，不过你可以通过bridged关键字转换

给图层的寄宿图赋值的写法：

1	layer.contents = (__bridge id)image.CGImage; //使用ARC（自动引用计数）

contentGravity：

在使用UIImageView的时候遇到图片拉伸问题，解决方法就是把contentMode属性设置成更合适的值

CALayer与contentMode对应的属性叫做contentsGravity，用来处理寄宿图的拉伸适配；

和cotentMode一样，contentsGravity的目的是为了决定内容在图层的边界中怎么对齐

具体的设置参数包括：

kCAGravityCenter ：中心显示
kCAGravityTop：上方显示
kCAGravityBottom：下方显示
kCAGravityLeft：左边显示
kCAGravityRight：右边显示
kCAGravityTopLeft
kCAGravityTopRight
kCAGravityBottomLeft
kCAGravityBottomRight
kCAGravityResize
kCAGravityResizeAspect
kCAGravityResizeAspectFill

contentsScale

contentsScale属性定义了寄宿图的像素尺寸和视图大小的比例，默认情况下它是一个值为1.0的浮点数;UIView有一个类似功能但是非常少用到的contentScaleFactor属性

contentsScale并不是总会对屏幕上的寄宿图有影响,若contents由于设置了contentsGravity`属性，则它已经被拉伸以适应图层的边界,contentsScale不会起作用（contentsScale与contentsGravity冲突）；

contentsScale属性其实属于支持高分辨率（又称Hi-DPI或Retina）屏幕机制的一部分：用来判断在绘制图层的时候应该为寄宿图创建的空间大小，和需要显示的图片的拉伸度（假设并没有设置contentsGravity属性）

如果contentsScale设置为1.0，将会以每个点1个像素绘制图片，如果设置为2.0，则会以每个点2个像素绘制图片，这就是我们熟知的Retina屏幕.

当用代码的方式来处理寄宿图的时候，一定要记住要手动的设置图层的contentsScale属性，否则，你的图片在Retina设备上就显示得不正确

1	layer.contentsScale = [UIScreen mainScreen].scale;

maskToBounds

认情况下，UIView仍然会绘制超过边界的内容或是子视图，在CALayer下也是这样的

UIView有一个叫做clipsToBounds的属性可以用来决定是否显示超出边界的内容

CALayer对应的属性叫做masksToBounds(边缘遮挡)，把它设置为YES

contentsRect

CALayer的contentsRect属性允许我们在图层边框里显示寄宿图的一个子域

和bounds，frame不同，contentsRect不是按点来计算的，它使用了单位坐标，单位坐标指定在0到1之间，是一个相对值（像素和点就是绝对值）。所以他们是相对与寄宿图的尺寸的

ios 中使用到的坐标系统：

点——在iOS和Mac OS中最常见的坐标体系。点就像是虚拟的像素，也被称作逻辑像素;

在标准设备上，一个点就是一个像素，但是在Retina设备上，一个点等于2*2个像素;

iOS用点作为屏幕的坐标测算体系就是为了在Retina设备和普通设备上能有一致的视觉效果
像素——物理像素坐标并不会用来屏幕布局，但是仍然与图片有相对关系。UIImage是一个屏幕分辨率解决方案，所以指定点来度量大小。但是一些底层的图片表示如CGImage就会使用像素，所以你要清楚在Retina设备和普通设备上，他们表现出来了不同的大小。
单位—— 对于与图片大小或是图层边界相关的显示，单位坐标是一个方便的度量方式，当大小改变的时候，也不需要再次调整。单位坐标在OpenGL这种纹理坐标系统中用得很多，Core Animation中也用到了单位坐标。

应用：类似于精灵图技术的图片拼合

1	layer.contentsRect = CGRectMake(0, 0, 0.5, 0.5)

contentsCenter

contentsCenter其实是一个CGRect，它定义了一个固定的边框和一个在图层上可拉伸的区域(9切片技术)

默认情况下，contentsCenter是{0, 0, 1, 1}，这意味着如果大小（由conttensGravity决定）改变了,那么寄宿图将会均匀地拉伸开。但是如果我们增加原点的值并减小尺寸。我们会在图片的周围创造一个边框

这意味着我们可以随意重设尺寸，边框仍然会是连续的。他工作起来的效果和UIImage里的-resizableImageWithCapInsets: 方法效果非常类似，只是它可以运用到任何寄宿图，甚至包括在Core Graphics运行时绘制的图形

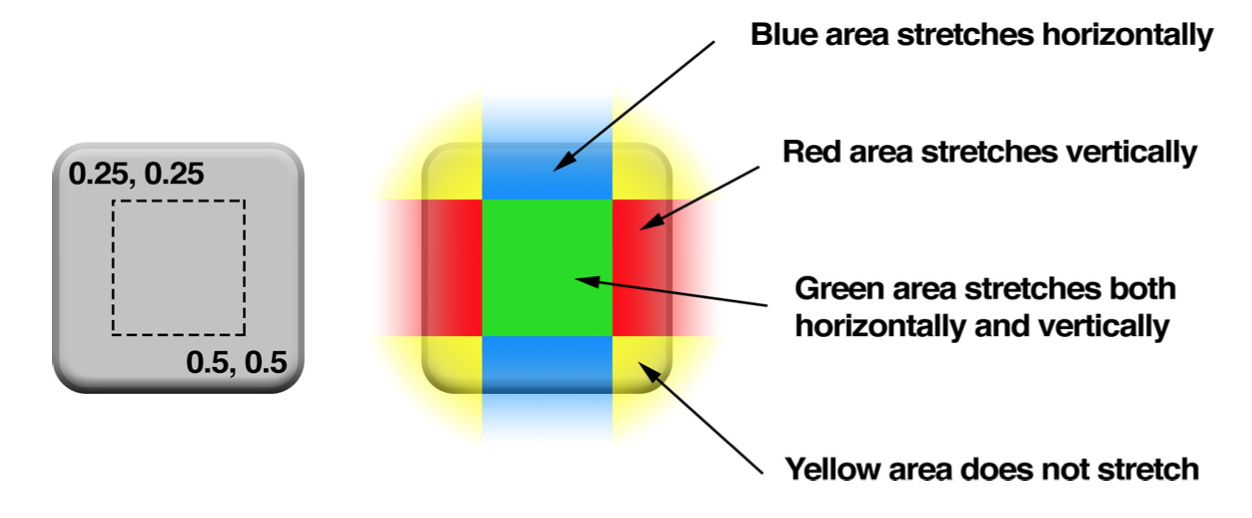

图展示了`contentsCenter`设置为{0.25, 0.25, 0.5, 0.5}的效果:

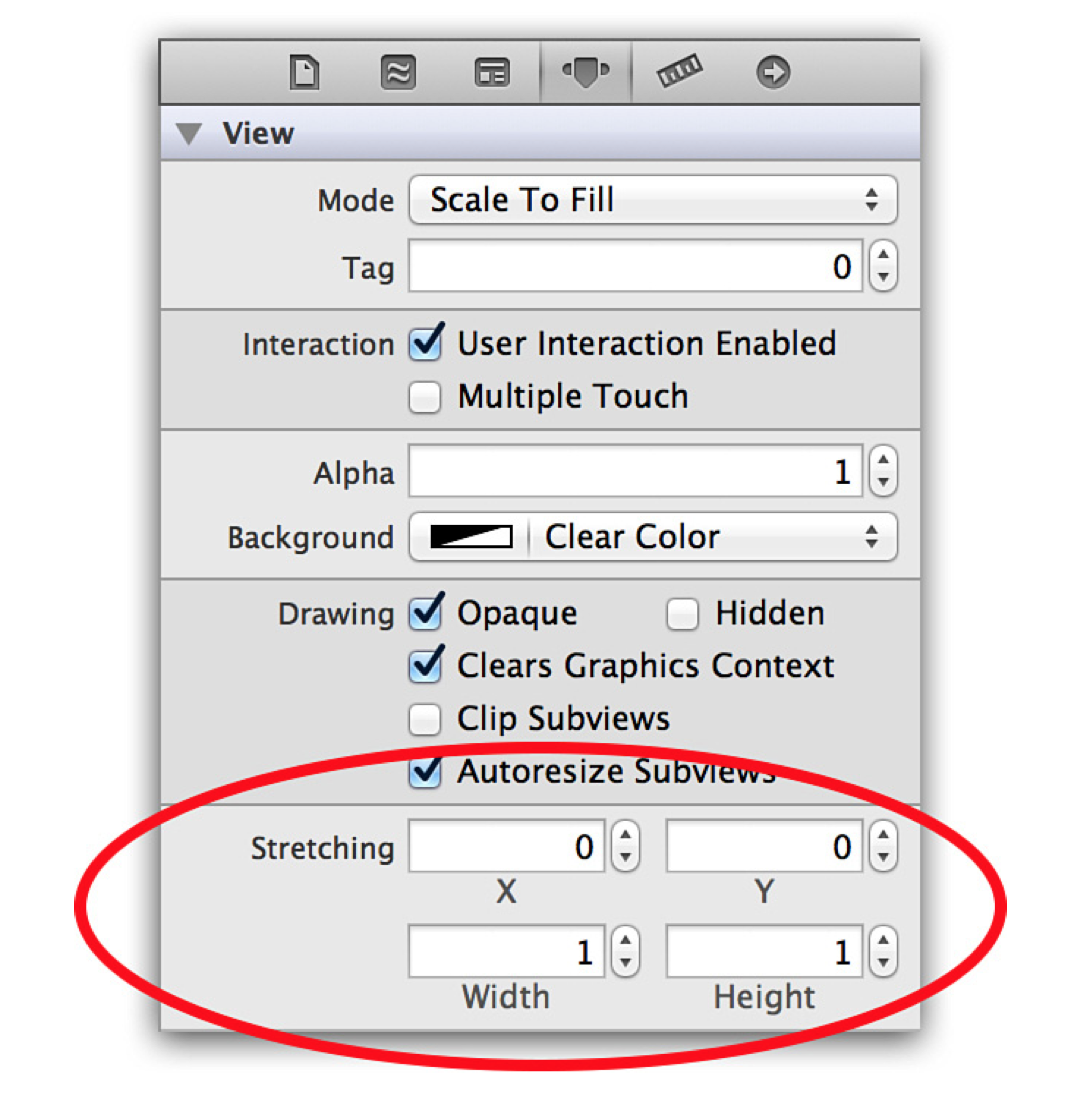

用Interface Builder 探测窗口控制`contentsCenter`属性

利用Core Graphics设置寄宿图

给contents赋CGImage的值不是唯一的设置寄宿图的方法。我们也可以直接用Core Graphics直接绘制寄宿图

能够通过继承UIView并实现-drawRect:方法来自定义绘制

-drawRect: 方法没有默认的实现，因为对UIView来说，寄宿图并不是必须的，它不在意那到底是单调的颜色还是有一个图片的实例

如果UIView检测到-drawRect: 方法被调用了，它就会为视图分配一个寄宿图，这个寄宿图的像素尺寸等于视图大小乘以 contentsScale的值

如果你不需要寄宿图，那就不要创建这个方法了，这会造成CPU资源和内存的浪费，这也是为什么苹果建议：如果没有自定义绘制的任务就不要在子类中写一个空的-drawRect:方法

当视图在屏幕上出现的时候 -drawRect:方法就会被自动调用

-drawRect:方法里面的代码利用Core Graphics去绘制一个寄宿图，然后内容就会被缓存起来直到它需要被更新（通常是因为开发者调用了-setNeedsDisplay方法

-drawRect:方法是一个UIView方法，事实上都是底层的CALayer安排了重绘工作和保存了因此产生的图片

CALayer的`delegate`属性

delegate属性:实现了CALayerDelegate协议，当CALayer需要一个内容特定的信息时，就会从协议中请求

CALayerDelegate是一个非正式协议，其实就是说没有CALayerDelegate @protocol可以让你在类里面引用啦。你只需要调用你想调用的方法，CALayer会帮你做剩下的

delegate属性被声明为id类型，所有的代理方法都是可选的

当需要被重绘时，CALayer会请求它的代理给他一个寄宿图来显示

1 2	(void)displayLayer:(CALayerCALayer *)layer; // 趁着这个机会，如果代理想直接设置contents属性的话，它就可以这么做，不然没有别的方法可以调用了

如果代理不实现-displayLayer:方法，CALayer就会转而尝试调用下面这个方法：

1
2

- (void)drawLayer:(CALayer *)layer inContext:(CGContextRef)ctx;
//在调用这个方法之前，CALayer创建了一个合适尺寸的空寄宿图（尺寸由bounds和contentsScale决定）和一个Core Graphics的绘制上下文环境，为绘制寄宿图做准备，他作为ctx参数传入

使用样例：实现CALayerDelegate

@implementation ViewController
- (void)viewDidLoad
{
  [super viewDidLoad];

  //create sublayer
  CALayer *blueLayer = [CALayer layer];
  blueLayer.frame = CGRectMake(50.0f, 50.0f, 100.0f, 100.0f);
  blueLayer.backgroundColor = [UIColor blueColor].CGColor;

  //set controller as layer delegate
  blueLayer.delegate = self;

  //ensure that layer backing image uses correct scale
  blueLayer.contentsScale = [UIScreen mainScreen].scale; //add layer to our view
  [self.layerView.layer addSublayer:blueLayer];

  //force layer to redraw
  [blueLayer display];
}

- (void)drawLayer:(CALayer *)layer inContext:(CGContextRef)ctx
{
  //draw a thick red circle Core Graphics来绘制图层
  CGContextSetLineWidth(ctx, 10.0f);
  CGContextSetStrokeColorWithColor(ctx, [UIColor redColor].CGColor);
  CGContextStrokeEllipseInRect(ctx, layer.bounds);
}
@end

我们在blueLayer上显式地调用了-display。不同于UIView，当图层显示在屏幕上时，CALayer不会自动重绘它的内容。它把重绘的决定权交给了开发者。

尽管我们没有用masksToBounds属性，绘制的那个圆仍然沿边界被裁剪了。这是因为当你使用CALayerDelegate绘制寄宿图的时候，并没有对超出边界外的内容提供绘制支持。

理解了CALayerDelegate，并知道怎么使用它。但是除非你创建了一个单独的图层，你几乎没有机会用到CALayerDelegate协议

当使用寄宿了视图的图层的时候，你也不必实现-displayLayer:和-drawLayer:inContext:方法来绘制你的寄宿图。通常做法是实现UIView的-drawRect:方法，UIView就会帮你做完剩下的工作，包括在需要重绘的时候调用-display方法
